Obor oxyfuel adalah peralatan yang dirancang untuk mencampur bahan bakar gas dengan oksigen. Mereka harus dalam proporsi yang ideal untuk memberikan jenis api yang tepat. Mereka juga mengarahkan jet oksigen berkecepatan tinggi ke nozzle pemotongan.
Komponen obor

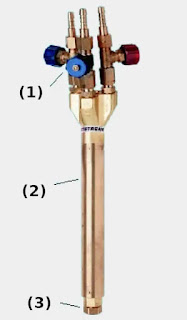

Torch terdiri dari:
- (1): Katup
- (2): Badan obor dan pipa gas
- (3): Dukungan
Obor pemotongan otomatis:
Jenis obor
Obor dapat memiliki ujung potong yang dipasang pada 90º in kaitannya dengan basis untuk proses manual. Mereka juga bisa lurus untuk kopling di mesin pemotong otomatis.
Selain itu, ada obor gabungan. Mereka digunakan di tempat-tempat di mana ada pergantian antara operasi pemotongan dan pengelasan, seperti di bengkel pemeliharaan.
Dalam kasus seperti itu, perangkat pemotong dipasang ke obor las, yang terdiri dari:
- Ruang pencampuran.
- Sistem pemisahan.
- Katup untuk mengontrol oksigen.
Obor gabungan dapat dilihat pada gambar di bawah ini:
(4): Ekstensi las.
(5): Ekstensi pemotongan.
(6): Kabel senter.

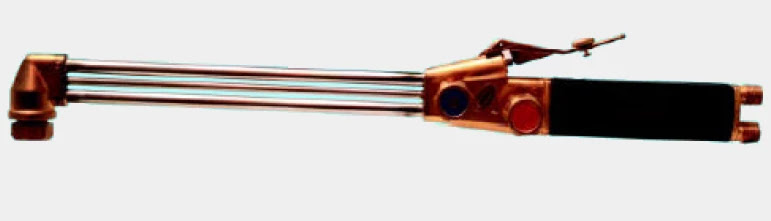

Varian obor manual lainnya
Beberapa obor dilengkapi dengan sirkuit terpisah untuk oksigen dan bahan bakar. Jadi campuran hanya dibuat di nosel pemotong:
Dan terakhir ada obor pemotong otomatis.
Mereka memungkinkan pemisahan lengkap O2 sepanjang jalan, dengan memiliki dua saluran masuk oksigen terpisah. Hal ini memungkinkan:
- Pengaturan O2 dan tekanan nyala.
- Oksigen yang dibutuhkan untuk memotong untuk masuk ke regulator terpisah.
Ini memungkinkan penyesuaian khusus untuk setiap penggunaan. Jadi kita dapat memiliki tekanan yang berbeda untuk kegunaan yang berbeda.
Mengenai pencampuran gas dalam obor, ini dapat dilakukan dengan cara yang berbeda.
Gas hanya dapat dicampur di ujung pemotongan, seperti yang ditunjukkan pada gambar di atas, atau di obor itu sendiri.
Campuran dalam obor bisa dengan injeksi oksigen atau ruang pencampuran.
Prinsip injektor dan obor pencampur:
(7): Injektor.
(8): Mixer.
Dalam obor injektor, gas yang mudah terbakar disedot melalui oksigen berkecepatan tinggi melalui venturi.
Dalam mixer, gas yang mudah terbakar dan pengoksidasi mencapai ruang pencampuran pada tekanan yang sama melalui pengaturan katup.
Dalam sistem pencampuran nozzle, gas dipasok secara terpisah ke nozzle, di mana mereka akhirnya dicampur.
Obor pemotong mekanis memiliki bodi memanjang. Ini memanjang dari katup kontrol gas ke nozzle pemotongan.
Dalam obor ini, katup oksigen pemutus dapat diaktifkan secara manual atau otomatis dari perintah pusat. Penggunaannya direkomendasikan untuk pekerjaan di mana standarisasi dan keseragaman pemotongan diperlukan, seperti dalam kasus produksi massal.
Nozel pemotong
Nozel dipasang pada kepala obor untuk menjaga agar campuran gas tetap terpisah. Mereka juga membawa mereka ke permukaan untuk dipotong (melalui lubang di bagian dalamnya).
Dimensi utama dan terpenting dari ujung pemotongan adalah diameter bagian dalam saluran O2 pemotongan.
Melalui lubang ini, tekanan yang benar dan aliran oksigen seimbang untuk ketebalan yang akan dipotong. Jadi nosel harus ditentukan sebagai fungsi dari ketebalan.
Batas ketebalan yang mungkin untuk dipotong oleh nosel ditentukan oleh pilihan diameter lubang.
Bentuk saluran oksigen juga penting karena menentukan batasan yang akan dipenuhi oleh gas. Akibatnya, kecepatan gas dan seluruh proses juga akan terpengaruh.
Gambar di bawah menunjukkan beberapa bentuk saluran oksigen yang berbeda:
Nozel pemotong tersedia dalam berbagai jenis dan ukuran. Pemilihan nozel harus mempertimbangkan kriteria berikut:
- Bahan yang akan dipotong.
- Ketebalan.
- Bahan bakar gas.
Setiap pabrikan memiliki spesifikasi teknis sendiri untuk nozelnya. Hal ini mempengaruhi hasil pemotongan dalam hal:
- Kualitas.
- Kecepatan potong.
- Konsumsi gas.
- Total biaya.
Penting untuk dicatat bahwa nozzle mungkin merupakan komponen dengan biaya terendah dalam sistem pemotongan otomatis. Namun ketika disalahgunakan, berpotensi paling besar untuk meningkatkan total biaya operasi.
Anda tidak boleh membersihkan dengan memasukkan jarum karena dapat meningkatkan diameter internal saluran oksigen. Anda harus membersihkannya dengan bahan kimia yang menghilangkan kerak.
